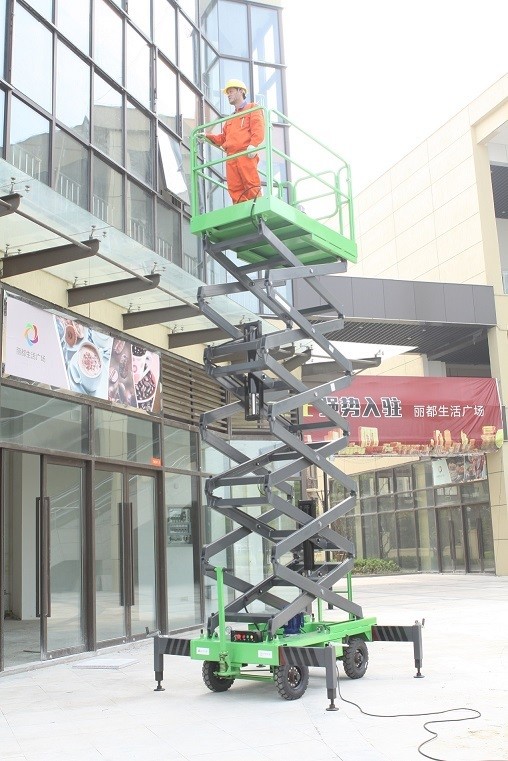

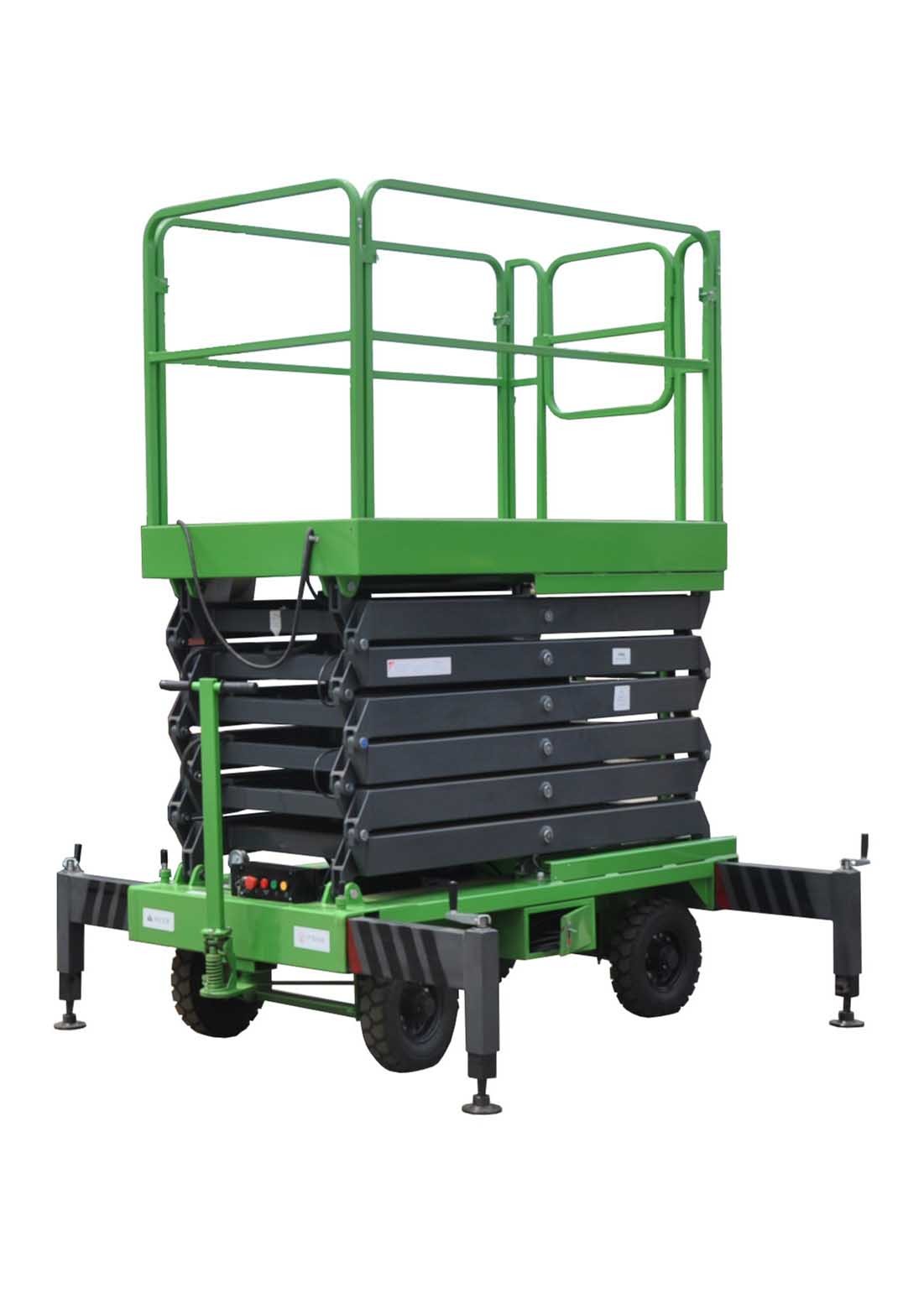

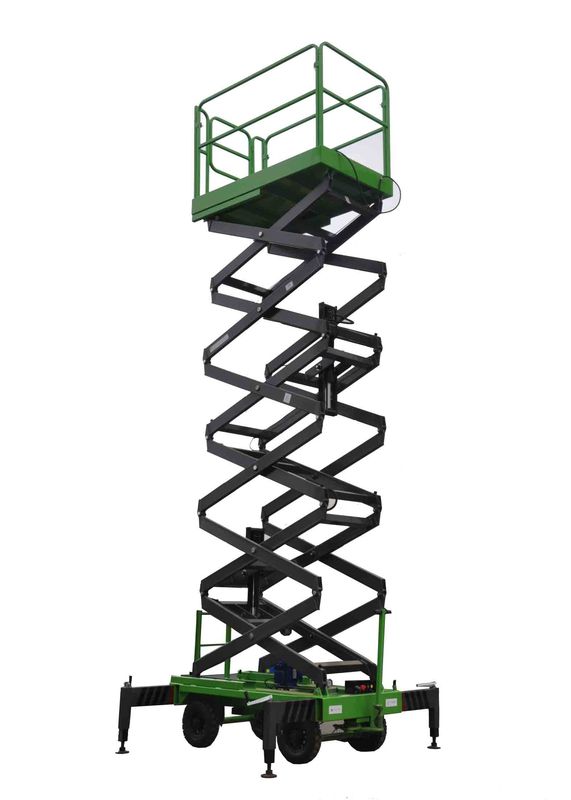

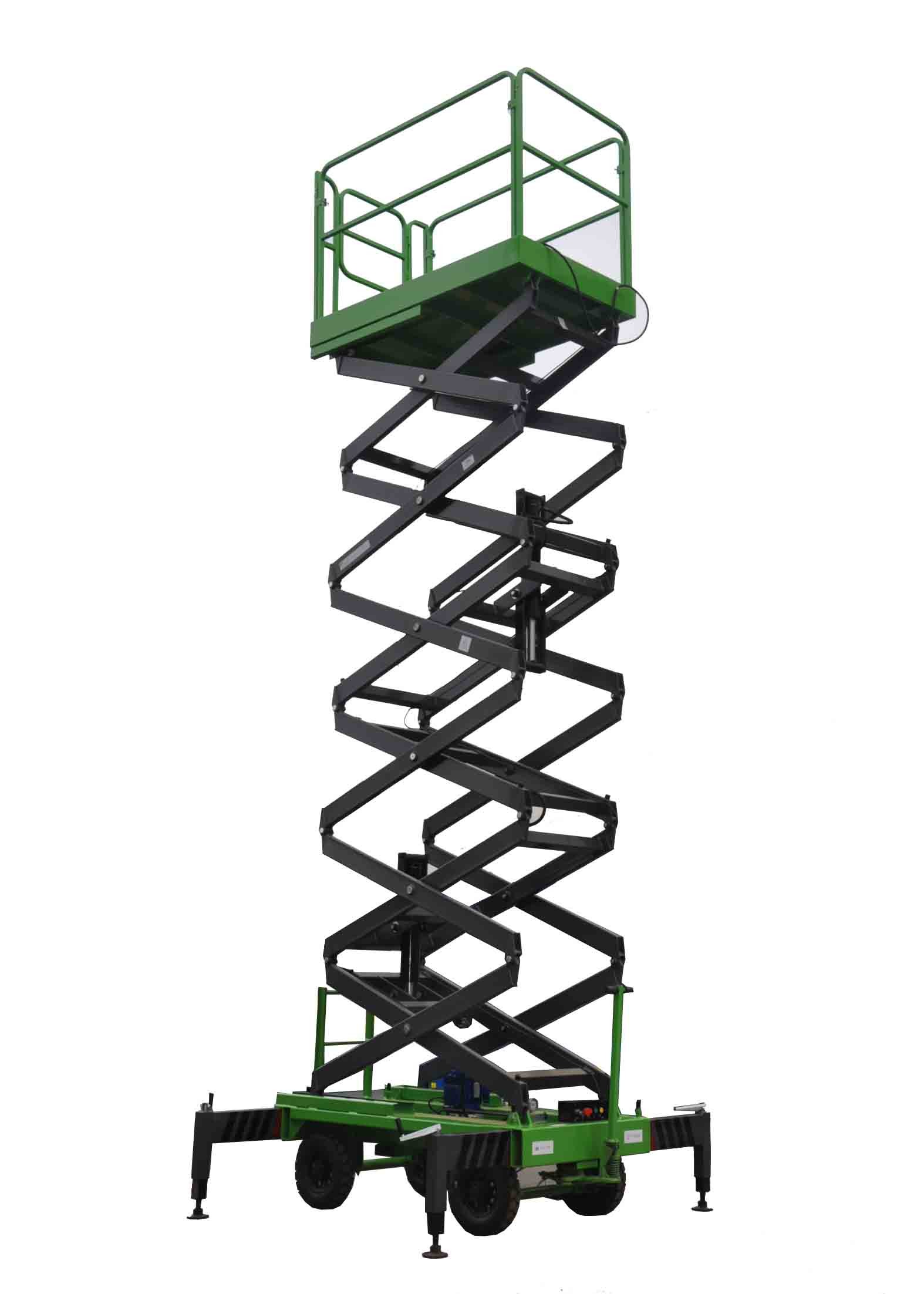

7.5 m mobiler Schereheber mit einer Rutschsicherungsplattform 1,8 * 1 m mit einer Kapazität von 450 kg

7,5 m mobile Scherenhebebühne mit rutschfester Plattform 1,8 * 1 m mit 450 kg Tragfähigkeit​

Konstruktionsdetails

Beschreibung: Die SJY 0.45-7.5 Scherenhebebühne ist eine sichere und effiziente Möglichkeit für endlose Materialanwendungen zum Heben schwerer Materialien über kurze Distanzen. Das kompakte Design macht sie ideal für den Einsatz in engen Gängen. Sie ist sehr bequem für Bau- und Installationsarbeiten in der Luft zu bedienen.

Sie besteht aus:

- Dem Aufzugsteil,

- Den Teleskoparmen und Hubzylindern,

- Dem Grundchassis mit Führungsrädern, Fahrrädern und Stabilisatoren,

- Der Motorpumpeneinheit.

Parameter:

Sicherheitsvorkehrung:

1) Explosionsgeschütztes Sperrventil, um ein plötzliches Absinken bei Notfällen zu vermeiden.
2) Die Sicherheitsgeländer zur Gewährleistung der Sicherheit der Personen auf der Plattform.
3) Die Betriebsspannung der Plattform beträgt 24 V, sicher für den menschlichen Körper
4) Eine Fehlerstromschutzeinrichtung ist installiert, alle elektrischen Komponenten sind CE-zertifiziert.

5) Das Endschaltersystem hilft dem Hubtisch, an der genauen Position anzuhalten.
6) Alle hydraulischen Scherenhubtische haben vor Verlassen des Werks einen 1,2-fachen Belastungstest bestanden

Hauptdetails:

Plattform
Mit rutschfester Plattformoberfläche und abnehmbarem Geländer. Eine Erweiterungsplattform ist ebenfalls optional

Armstütze
Sie besteht aus hochfestem Edelstahl-Manganstahl. Die Breite dieses Profils hat die Stabilität der Maschine erhöht und die Bahn der Maschine verringert.

Explosionsschutzvorrichtung für Ölleitung
Alle Zylinder sind mit dieser Vorrichtung ausgestattet, die dazu dient, die Maschine vor dem Bruch der Leitung zu schützen. Dies kann die sichere Verwendung der Maschine gewährleisten.

Ausleger
Diese Ausleger können in jeder Position innerhalb von 90° befestigt werden, um unterschiedlichen Arbeitsbedingungen gerecht zu werden. Und die Länge der Ausleger steht in Verbindung mit der Hubhöhe.
Es ist verboten, die Maschine anzuheben, wenn die vier Ausleger nicht vollständig geöffnet und fest auf dem Boden fixiert sind.

Erweiterungsplattform
Die Maschine kann die Erweiterungsplattform an der Breitseite anbringen. Die Tragfähigkeit beträgt 50 kg, die Länge der Erweiterungsplattform hängt von der Hubhöhe und der Plattformgröße der Maschine ab

Plattformsteuerung
Es gibt einen Not-Aus-Knopf, eine Auf-Taste und eine Ab-Taste, die es dem Arbeiter ermöglichen, die Maschine auf der Plattform ordnungsgemäß zu bedienen

Lager
Dieses Lager ist rostfrei. Und es hat eine lange Lebensdauer. Wir können auch sehen, dass sich ein Stift darin befindet. Wenn man ihn außen platziert, kann die Stabilität der Maschine beim Heben im Vergleich zur Platzierung im Inneren verbessert werden.

Verbindung der Scherenarmenden
Alle Scherenarmenden sind über eine lange Lagerstange verbunden, was die Stabilität der Maschine beim Heben stark erhöht

Zusätzliches Absenken
Die zusätzliche Absenkvorrichtung kann die Maschine absenken, wenn die Stromversorgung abgeschaltet wird.

Wasserwaage
Sie dient zur Anzeige der horizontalen Lage der Maschine. Nur wenn sich die Blase in der Mitte des Kreises befindet, kann die Maschine angehoben werden.

Summer
Er ertönt, wenn die Maschine angehoben und abgesenkt wird

Einstiegsleiter
Die Leiter besteht aus hochfestem Stahl mit breiten Sprossen, die sicher und bequem sind

Bodensteuerkasten
Der Bediener kann an der Betriebsanzeige sehen, ob die Maschine mit Strom versorgt wird. Die Stromanzeige zeigt Ihnen die verbleibende Leistung der Batterie an. Es gibt auch einen Not-Aus-Knopf, eine Auf-Taste und eine Ab-Taste, genau wie der Plattformsteuerkasten

Seitlich zu öffnende Schublade
Die linke Schublade dient zur Aufnahme von Batterie und Batterieladegerät. Die rechte Schublade dient zur Aufnahme des Hydraulikaggregats. Dieses Design kann Staub abhalten und sie vor Regen schützen und ist wartungsfreundlich.
