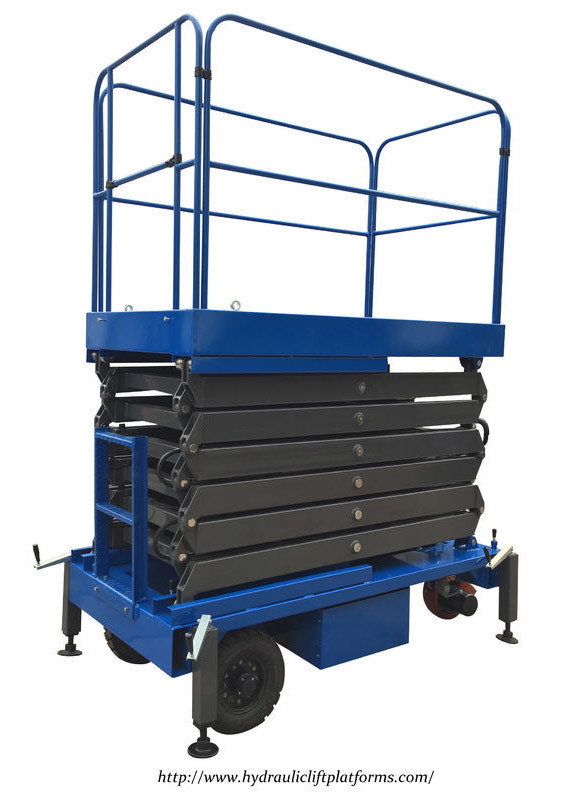

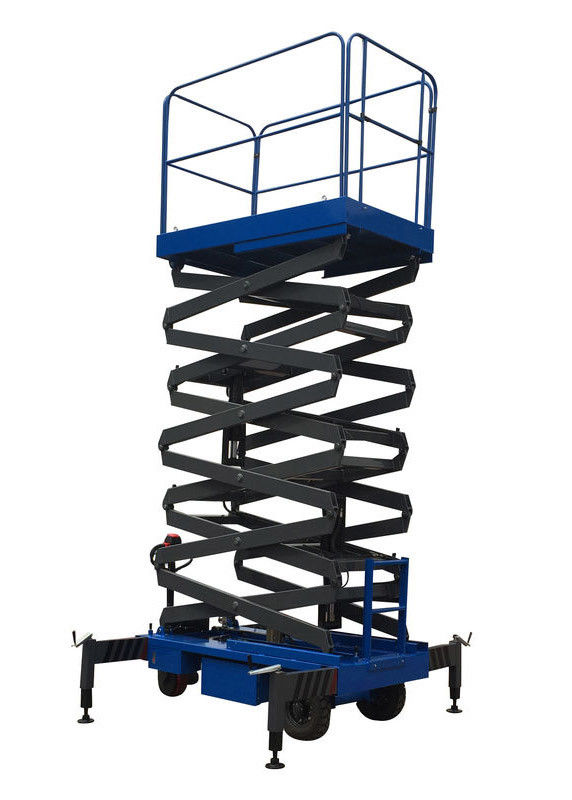

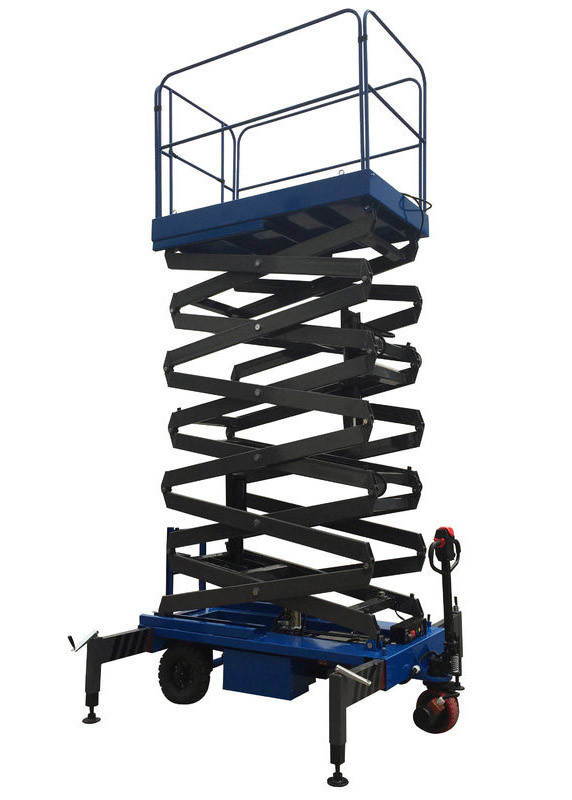

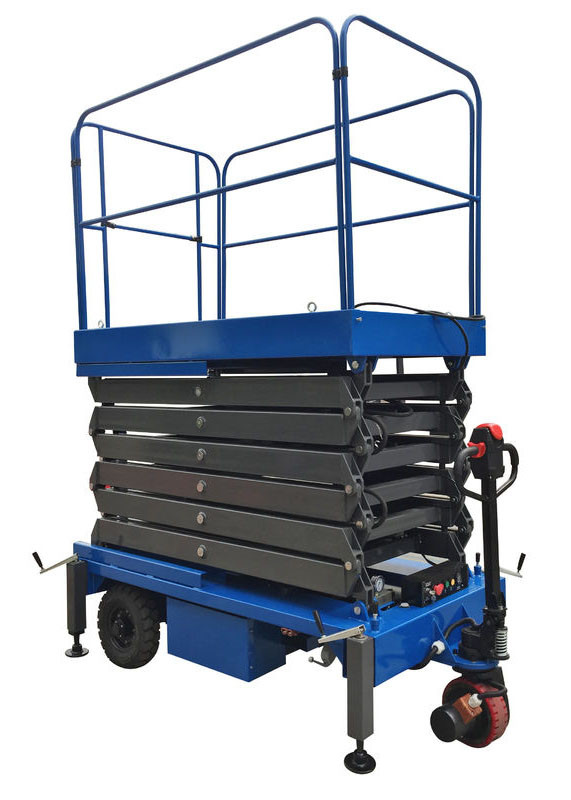

8m Arbeitshöhe Manganstahl Mobile Scherenhebebühne Elektrisches Ziehen Tragfähigkeit 450kg

Elektrisch-hydraulischer mobiler Scherenhubtisch aus Manganstahl für den Materialumschlag

Konstruktionsdetails

Beschreibung: Kompaktes Design macht ihn ideal für den Einsatz in engen Gängen oder Räumen. Dieser motorisierte hydraulische Aufzug besteht aus stärkerem und steiferem Manganstahl. Mit einem Motor und einem Federzuggriff zum Ziehen, Schieben und Lenken des Tisches kann er viel Arbeitskraft sparen. Geeignet für die Bedienung durch eine einzelne Person, hauptsächlich verwendet in Flughäfen, Kongress- und Ausstellungszentren, Hotels, Supermärkten, Fabriken, Lagerhallen, Bahnhöfen, Docks, Bahnhöfen und anderen Orten für den Materialumschlag oder die Befestigung oder den Bau.

Parameter:

Technische Eigenschaften

Funktionsprinzip: (1) Elektrisch gesteuertes Hydrauliksystem zur Unterstützung der Hebebewegung. (2) Vier feste Räder zur Unterstützung der Fahrbewegungen

Alle Teile sind so konstruiert, dass die Kräfte die Hälfte der Streckgrenze des verwendeten Materials nicht überschreiten.

Der Aufzug ist mit einem Überlastventil und einem langsamen Absenkventil zur Steuerung der Absenkgeschwindigkeit ausgestattet. Er kann mit vielen Extras ausgestattet werden, darunter Rollenauflagen, Faltenbälge, Kugelauflagen usw.

Hydrauliksystem

Die Hydraulikeinheit umfasst einen Käfigläufer-Induktionsmotor, eine Hochdruck-Zahnradpumpe, einen Verteiler mit Magnetventilen und ein Anlaufventil, ein hochkompensiertes VSC-Absenkventil

Mechanischer Teil

Das obere und untere Fahrgestell werden überdimensioniert sein. Die obere Fahrgestellplatte ist eine glatte Metallplatte mit einer Dicke von mindestens 6 mm.

Der Schaltschrank und die Systeme sowie das Hydraulikgetriebe werden auf dem Fahrgestell montiert.

Hubarme

Die Platte wird durch Betätigung von 2 einfachwirkenden Hydraulikzylindern angehoben, die direkt auf die von den Rollenlagern geführten Hubarme wirken und diese sanft anheben und absenken.

Elektrischer Teil

Die elektrische Stromversorgung beträgt 380 V, 50 Hz, dreiphasig, 4-adrig. Die Versorgung, die unter dem Grundfahrgestell installiert ist, umfasst:

-Den Schaltschrank,

-Die Strom- und Steuerkabel,

-Die Steuerungssysteme,

-Die Betriebs- und Sicherheitsschaltanlage

Alle Kabelauslässe aus Stahlrohr werden durch isolierende Aderendhülsen geschützt.

Schaltschrank

Alle elektrischen und elektronischen Steuer-, Regel- und anderen Geräte sind in diesem Schrank untergebracht, dessen Schutzart IP 55 beträgt. Seitlich zu öffnende Schublade für bequeme und einfache Wartung und Bedienung. Ausreichend große Lamellen sorgen für eine gute Belüftung

Der Schrank umfasst:

- Einen Haupt-, dreipoligen Trennschalter mit Sicherungen, die den Einphasenbetrieb verhindern,

- Einen Hauptschütz-Leistungsschalter,

- Schütze und Relais für den Betrieb des Aufzugtisches,

- Magnetisch/thermischer Schutz der Motorpumpeneinheit,

- Die Transformatoren, die die niedrige Steuerspannung (24 V) liefern

Steuerknopfkasten

Der Steuerknopfkasten befindet sich sowohl am Boden als auch auf der Plattform für eine bequeme Bedienung und Steuerung. Er verfügt über viele Befehle, eine Tür zum Verriegeln, Schutz vor Regen, Feuchtigkeit und Staub.

Der Kasten umfasst:

- 1 Spannungsvorhandenheitslampe,

- EIN/AUS-Taste,

- AUF- und AB-Tasten,

- Einen Not-Aus-Taster, der nur auf die Hebe- und Senkbewegung wirkt

Vorsichtsmaßnahme

• Zusätzliches Absenksystem
• Berstschutzvorrichtung für Zylinder
• Überlastschutzvorrichtung
•  Schraubstütz-Nivellierungsvorrichtung
• Regenfestes Schaltschrank
• Not-Aus-Taste
