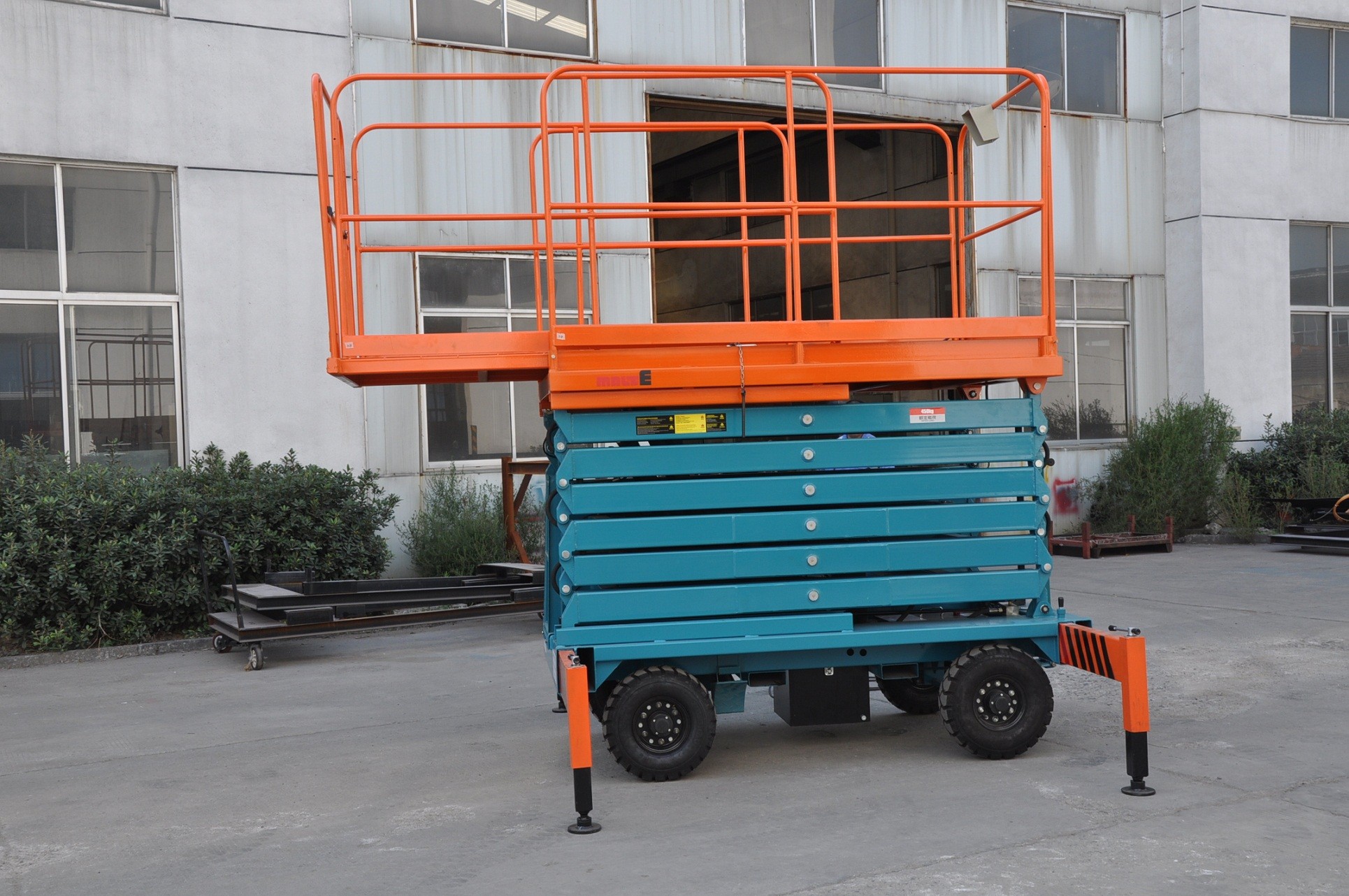

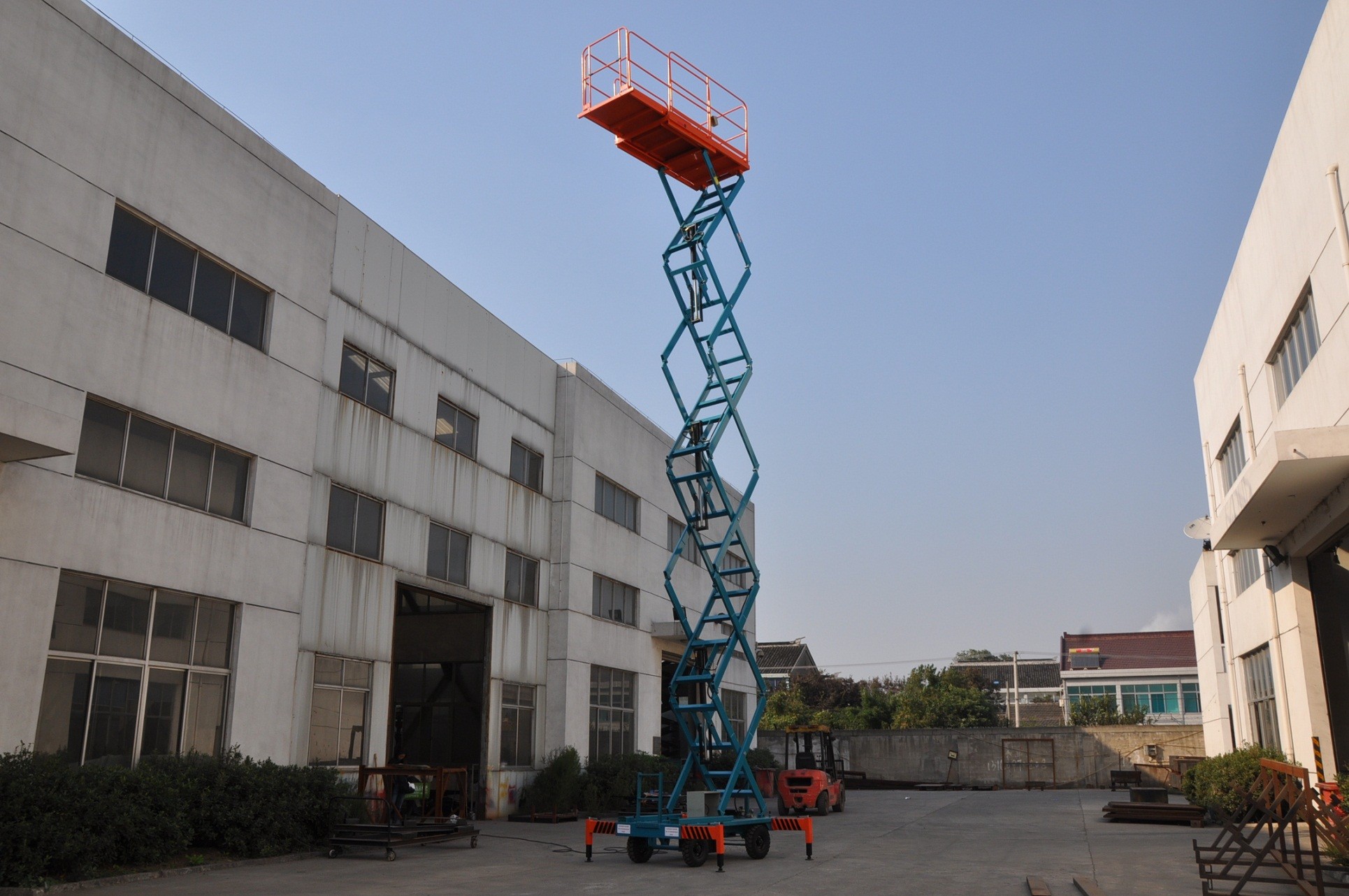

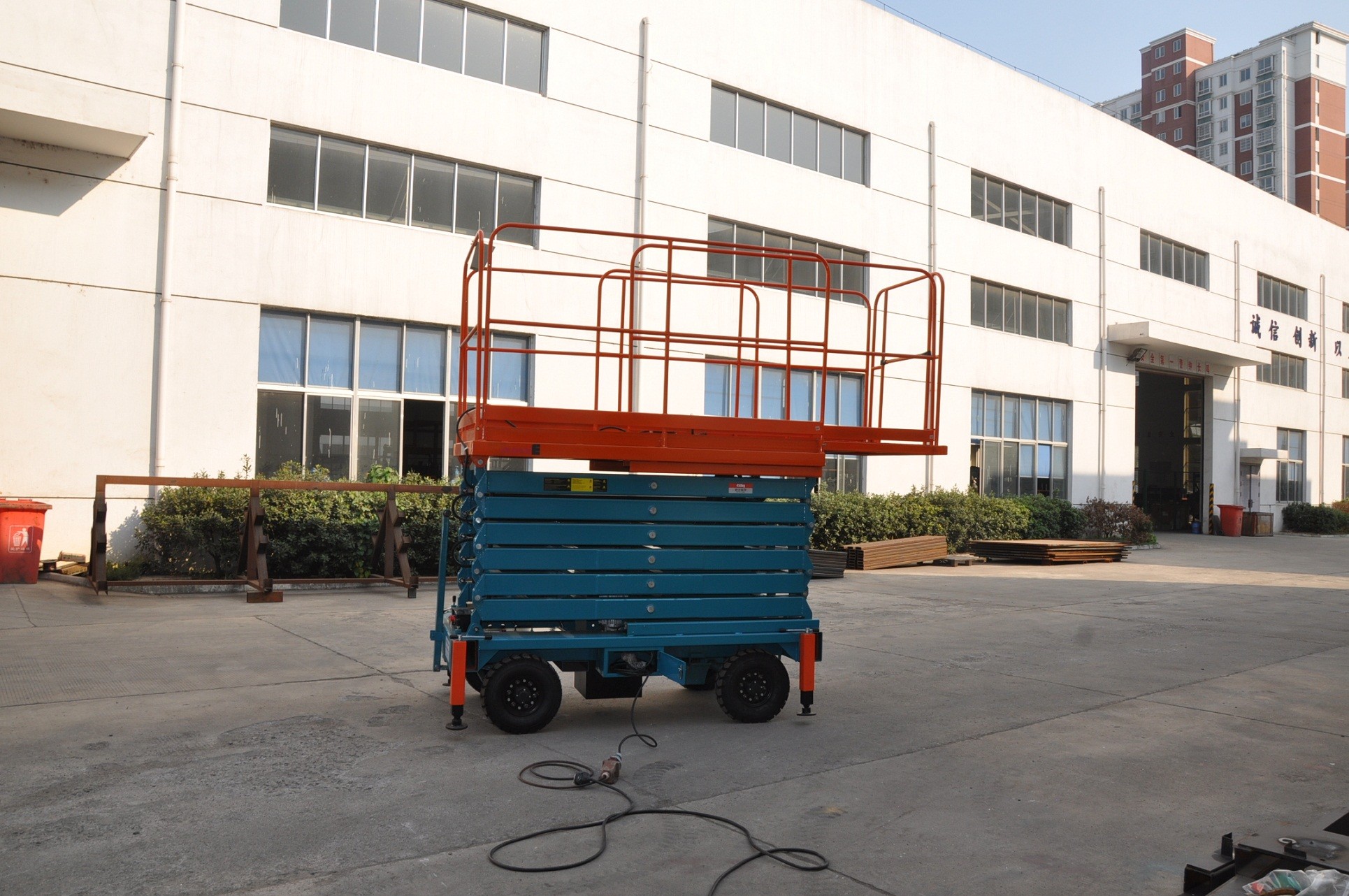

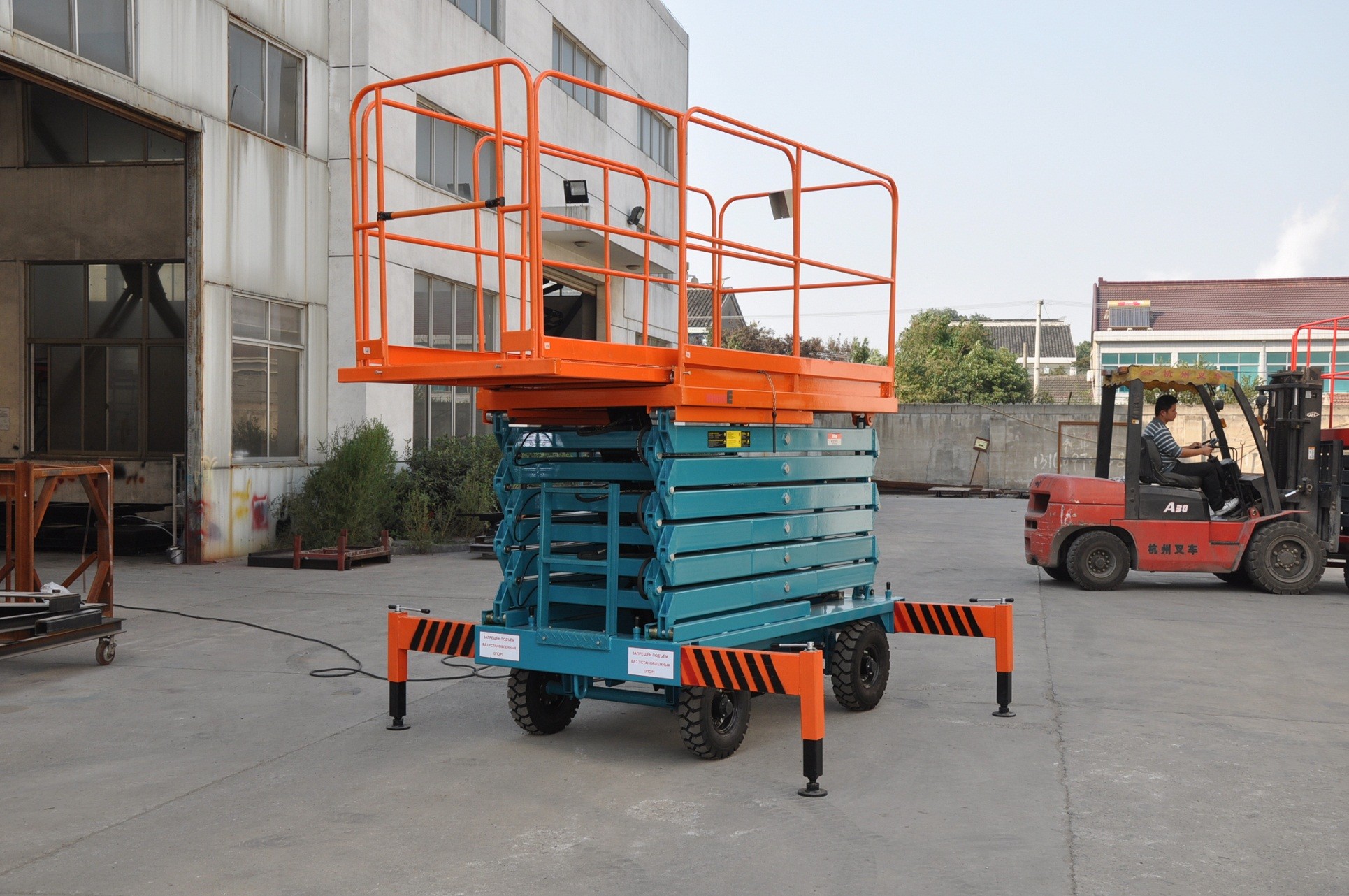

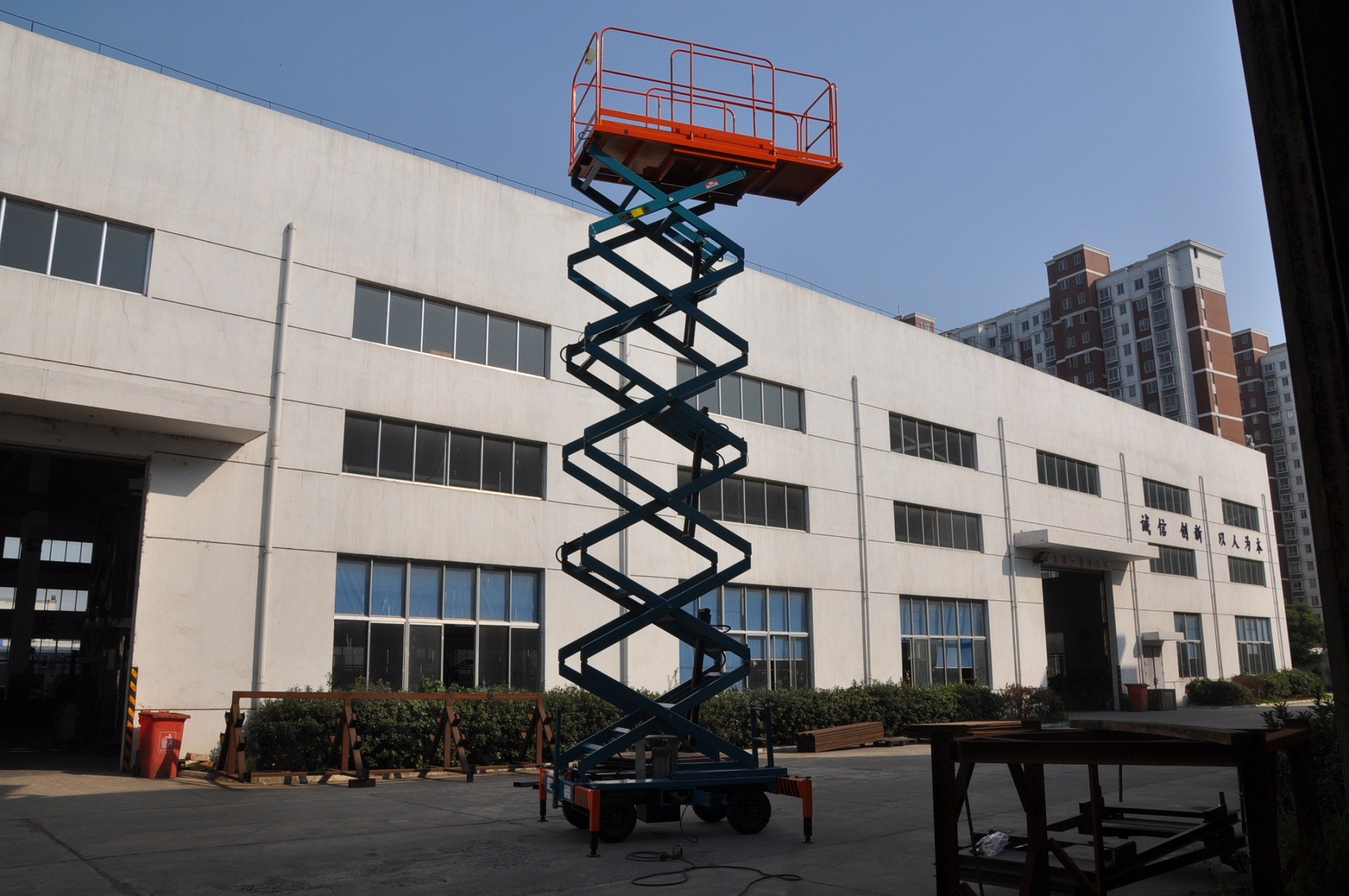

11m manueller, fahrbarer Scherenhubwagen, Belastung 450 kg

1 Meter hydraulische Hebebühne mit Verlängerung, Belastung 100 kg für Kranheben, Scherenstruktur

Schnelle Details:

Beschreibung:

Mobile Scherenhebebühnen werden auch als mobile Scheren-Arbeitsbühnen bezeichnet; sie werden verwendet, um Auftragnehmern einen vorübergehenden Zugang zu hohen, unzugänglichen Bereichen auf einer Vielzahl von Baustellen zu ermöglichen, z. B. für Wartungs-, Bauarbeiten oder den Notzugang durch Feuerwehrleute. Sie sind so konzipiert, dass sie begrenzte Gewichte heben können und von einer einzigen Person vollständig bedient werden können. Sie sind schmal genug, um in industriellen Umgebungen eingesetzt zu werden, und können problemlos durch schmale Gänge gefahren werden.

Die Scherenstruktur ermöglicht eine zuverlässige Stabilität beim Anheben der Hebebühnen, die breite Plattform und die hohe Tragfähigkeit machen das Arbeiten in der Höhe effizienter und sicherer.

Haupteigenschaften:

1. Punktsteuerung für das Heben und Senken.

2. Manganstahl-Hubarm in hoher Festigkeit mit rechteckiger Form

3. Rutschfester Boden in der Plattform

4. Die Bedienfelder sind auf den Plattformen und am Boden verfügbar.

5. Feingeschliffener Zylinder mit guter Abdichtungsleistung

6. Ordentlich zusammenklappbare Geländer erleichtern das Manövrieren durch Türen, in Aufzüge und in anderen Bereichen mit Höhenbeschränkungen.

Sicherheitsvorkehrung:

1. Die Betriebsspannung auf der Plattform beträgt 24 V

2. Not-Aus-Taste auf der Plattform und am Boden

3. Zusätzliches Absenken der Plattform

4. Teleskopbeine am Fahrgestell

5. Schlauchbruchventil-Sicherheit

6. Regensicheres Design des Elektroschranks

7. Zaun auf der Plattform

Wichtige Parameter

• Modell: SJY0.45-11 mit Verlängerung
• Tragfähigkeit 450 kg
• Maximale Höhe 11000 mm
• Minimale Höhe 1850 mm
• Plattformgröße 2100 * 1150 mm
• Hubleistung 2,2 kW
• Spannung 1 Phase/220 V/50 Hz
• Hubzeit 88 s
• Zylinder Ф80 (3 Stück)
• Zahnradpumpe 6 ml/r
• Gesamtgewicht 1380 kg
• Abmessung: 2150 * 1390 * 1850 mm

Konfigurationen:

• Elektrisches System: Schneider-Schütz, SANLICO-Taste, CHNT-Elektrik
• Hydrauliksystem: Hycman-Marken-Powerpack, Abdichtung
• Scherenarm-Unterstützung: hochfester Manganstahl-Rechteckrohr Q345 B
• Plattformoberfläche: rutschfeste Riffelblechplatte
• Reifen: Ø500-8 Luftreifen
• Hochdruck-Ölleitung: Doppel-Draht-Hydraulik-Intensivierer-Gummischlauch

Optionale Konfiguration:

• Stromversorgung: 3 Phasen/380 V/50 Hz; DC 24 V; Handpumpe
• Hydraulik-Powerpack: Marke Italien: Hydrapp/ Marke Schweiz: Bucher
• Verlängerungsplattform
• Vollgummi-Reifen
• Flammfester Schaltschrank

Technische Parameter:

1) Antrieb – manueller, abschleppbarer Typ

2) Tragfähigkeit – 450 kg

3) Plattformhöhe max. – 10,00 m

4) Abgesenkte Plattformhöhe – Weniger als 2,50 m

5) Plattformgröße – 2100 mm x 1150 mm

6) Maßtoleranz - +/- 5%

7) Plattformmaterial – Stahlblech geriffelt.

8) Fußleisten – mindestens 100 mm auf 3 Seiten.

9) Hebevorgang - Durch Hydraulikzylinder, betrieben mit AC380V

10) Netzkabellänge: 10 Meter mit ordnungsgemäßer Anordnung der Befestigung.

11) Struktur: Hochbelastbarer Baustahl

12) Kolbenstange: Hartverchromtes EN-8-Material

13) Motorleistung des Hydraulik-Powerpacks – Mindestens 7,5 PS

14) Geländer auf der Plattform – Mit ausreichender Festigkeit auf 3 Seiten, 900 mm hoch

15) Abschlepphaken vorhanden.

16) Bedienelemente – AUF/AB-Drucktasten auf Plattform & Fahrgestell

17) Stabilisatoren - 4 Stück mechanische Schraubentyp vorhanden.

18) Leiter - Für den Zugang zur abgesenkten Plattform vorhanden.

19) Endschalter sollte für die obere Motorabschaltung vorgesehen sein.

20) Testlast - Nur 400 kg, da hydraulische Überlastung

21) Scheren-Elemente - Aus gefertigtem Rohrab schnitt herzustellen.

22) Räder - Vollgummi-Verbundtyp 2 fest und 2 drehbar

23) Sicherheitsmerkmale:

      a) Sicherheitsventil: Spezielles elektrisch betätigtes Magnet-Sicherheitsventil mit Patronen-Rückschlagventil in einem speziell entwickelten Verteilerblock, der am Zylinder montiert ist, um ein Versagen im Falle eines Schlauchbruchs zu vermeiden.

      b) Hydraulische Sicherheit: Das System sollte ein hydraulisches Sicherheitsventil haben, um das Hydrauliksystem zu schützen, wenn der Druck einen maximalen voreingestellten Wert überschreitet.

      c) Es sind Vorkehrungen gegen Absturzsicherung im Falle eines Schlauchversagens / einer Fehlfunktion des Ventils zu treffen

      d) Endschalter: Ein Endschalter wird für das Überheben vorgesehen, so dass der Tisch die angegebene Höhe nicht überschreiten kann.

      e) Überheben: Im Falle eines Ausfalls/Bruchs des oberen Endschalters, wodurch der Tisch möglicherweise nicht in der angegebenen Höhe anhält und übersteigt. Eine Entlüftungsanordnung ist gegen diese Eventualität vorzusehen, so dass am letzten Punkt die Flüssigkeit durch ein separates, dafür vorgesehenes Rohr in den Ölbehälter abläuft.

      f) Stromausfall: Das System sollte so ausgelegt sein, dass die Plattform auch bei Stromausfall problemlos abgesenkt werden kann.

      g) Verriegelung: Der Tisch sollte an jeder Ecke eine Verriegelungs-/Aufbockvorrichtung zur Stabilität während der Arbeit haben.

      h) Verriegelung der hydraulischen Schere während des Transportmodus.

      i) Niveausensor (z. B. Wasserwaage), um anzuzeigen, ob die Neigung der Schere innerhalb der vom Hersteller zulässigen Grenzen liegt.

Anwendungen:

1. Standort: Werkstatt, Theater, Krankenhaus, Bibliothek, Restaurant, Hotel, Ausstellungshalle usw.

2. Arbeitszweck in der Höhe: Maschinenwartung, Lackierung, Reinigung usw.

Warum CHEN LIFT Mobile Scherenhebebühne wählen?

· Hohe Qualität

· Angemessener Preis

· Guter Kundendienst

· 1 Jahr Garantie

· Mehr als 10 Jahre Erfahrung

Kommunikation mit Kunden

A: Was ist der Unterschied zwischen einer mobilen Scherenhebebühne und einer mobilen Aluminium-Arbeitsbühne?

B: Der Hauptunterschied liegt in der Struktur und dem Material

Die Scherenhebebühne hat eine Scherenstruktur mit Stahlmaterial

Die Arbeitsbühne hat eine Maststruktur mit Aluminiummaterial

A: Wie ist die Qualitätskontrolle in Ihrer Fabrik?

B: Die Qualitätskontrolle erfolgt streng nach dem Qualitätsmanagementsystem ISO9001. Wenn die Produkte fertig sind, wird die Inspektion zu 100 % streng durchgeführt

1. Strenges Qualitätskontrollsystem für den gesamten Produktionsprozess

2. Importierte Schlüsseltechniken, um die hohe Qualität unserer Produkte zu gewährleisten

3. Fortschrittliche Ausrüstung und Werkzeuge für die Prüfung und Qualitätskontrolle

4. 100 % strenge Prüfung der Produkte vor dem Versand

5. Alle Qualitätsbeschwerden und Verbesserungsanforderungen werden immer ernsthaft geprüft und, falls angemessen, sofort umgesetzt.

A: Wie lange ist die Lieferzeit für Ihre Waren?

B: Es sind 30 Tage nach Auftragsbestätigung

A: Welche Ersatzteile können Sie anbieten?

B: Wir stellen folgende Ersatzteile kostenlos für die Wartung der Maschine zur Verfügung:

A: Wie lange ist Ihre Qualitätsgarantie?

B: Wir haben eine einjährige Garantie.
